一、产品介绍

1、产品概述

SOC5000-80多业务接入平台（MSAP）融入数字信号处理技术、光传输技术、计算机网络技术，是集语音交换、信令汇接、光传输、PCM复用、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术于一体的功能强大的多业务接入平台，实现语音、数据、图像(压缩和非压缩)等业务的传输、接入与汇聚。

SOC5000-80多业务接入平台（MSAP）上行给予STM-1/4、FE/GE、E1等标准接口，融入SDH/MSTP网络，下行给予SDH、PDH、PCM等各种接入方式，充分满足STM-1、PDH、N×64K、N×E1、FE等各种专线业务；同时将MSAP与PBX功能融于一体，具备程控交换、信令汇接功能，为专网用户给予可靠的TDM专线业务。实现高密度的多业务汇聚能力，为用户构建一个集成度高、拓扑结构简单、建设成本低、运行更稳定可靠的多业务接入平台。

SOC5000-80多业务接入平台（MSAP）采用SOC-NM2005综合网管平台，支持局端和远端设备的统一监控和管理；实现多级网管、远程管理；对网络实行集中操作、维护和管理（OAM）功能，实现电路的配置和调度。操作简单易用，提高网络运维效率，降低网建运维成本。

SOC5000-80多业务接入平台（MSAP）采用19英寸8U标准机箱，设备机箱顶端为1U拉风口，底端为1U进风口，具备良好的散热系统；设备支持主控MCU、电源PWR主、热备份倒换控制；同时设备支持各种业务盘卡混插，整机工作性能可靠、稳定，易于安装、维护方便，灵活满足电信运营商、广电系统公网和公安、部队、电力、铁路公路交通、金融、政府及具有分支组织的企事业单位的专网建设需要。

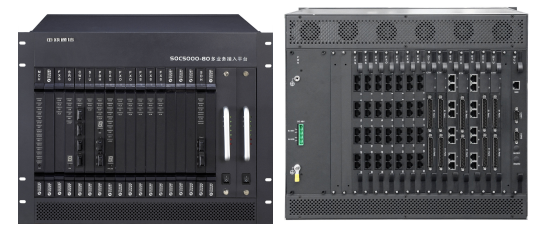

图 SOC5000-80多业务接入平台

1、功能特点

l 业务集中、功能强大：

基于4096×4096交叉能力，将PBX语音交换、信令汇接、光传输、PCM复用、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术融于一体，使得多业务接入平台业务种类丰富，设备整体集成度高、组网能力强，实现了传输、接入、交换设备的统一管理，同时降低了建网和运维成本。

l 结构紧凑、稳定可靠：

采用20槽（16个业务插槽、2个电源插槽、2个主控插槽）前后插板式设计，全表面贴装工艺，工业级设计。支持主控MCU主控、双电源1+1热备份保护，支持各类业务盘卡混插能力，扩容维护方便。

l 多组背板应用总线技术：

PCM总线、SDH（2M汇聚或交叉）总线、以太网汇聚总线，使得多业务接入平台业务种类丰富，接入灵活自如。

支持千兆下联光纤接口，速率支持1.5G～3.125G

支持多种以太网业务汇聚功能，背板以太网汇聚总线带宽不低于1G

l 互联互通：

支持EOS功能，与MSTP厂商设备互联互通；支持SDH线性复用段保护，实现与骨干网无缝联接。

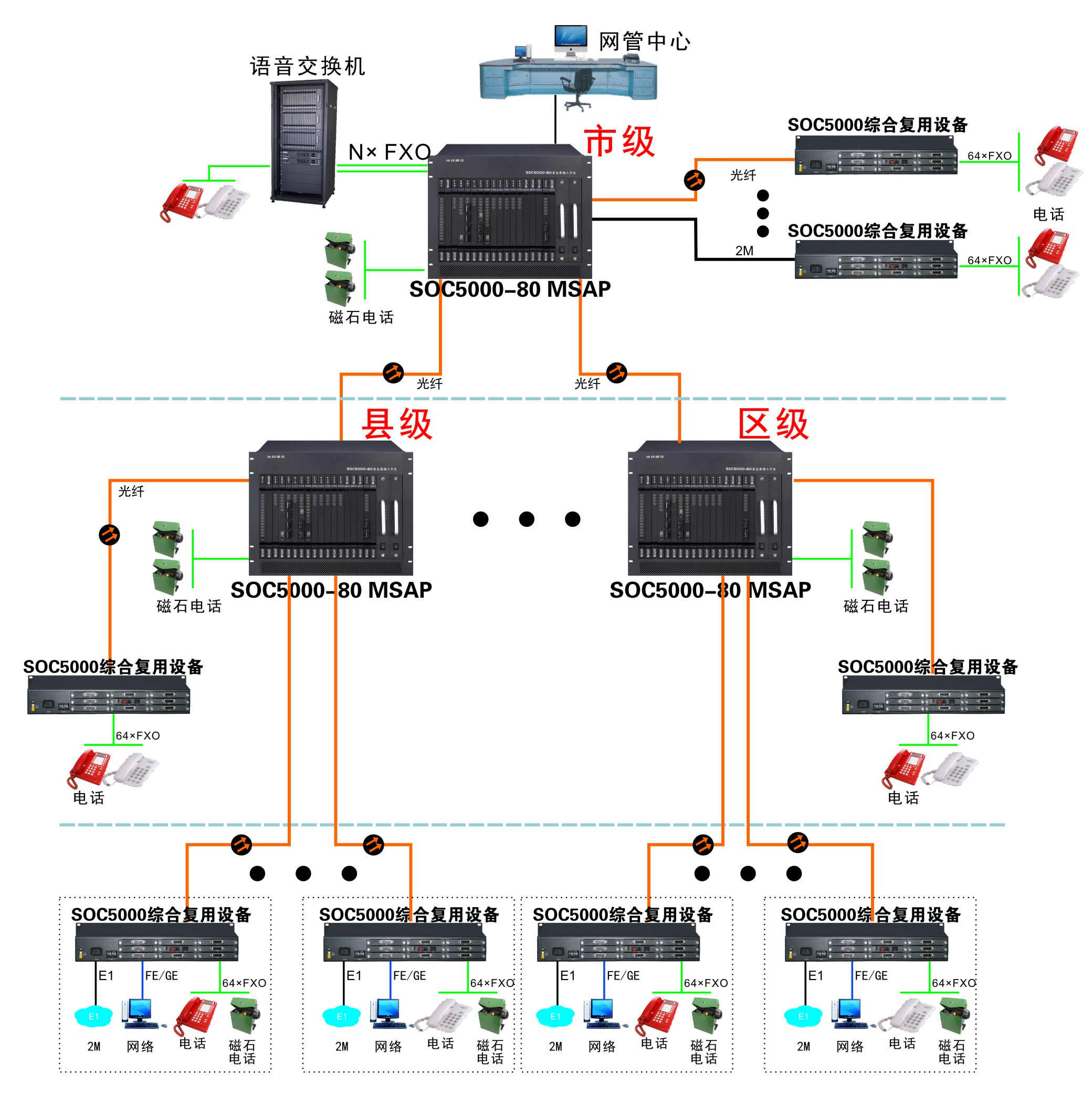

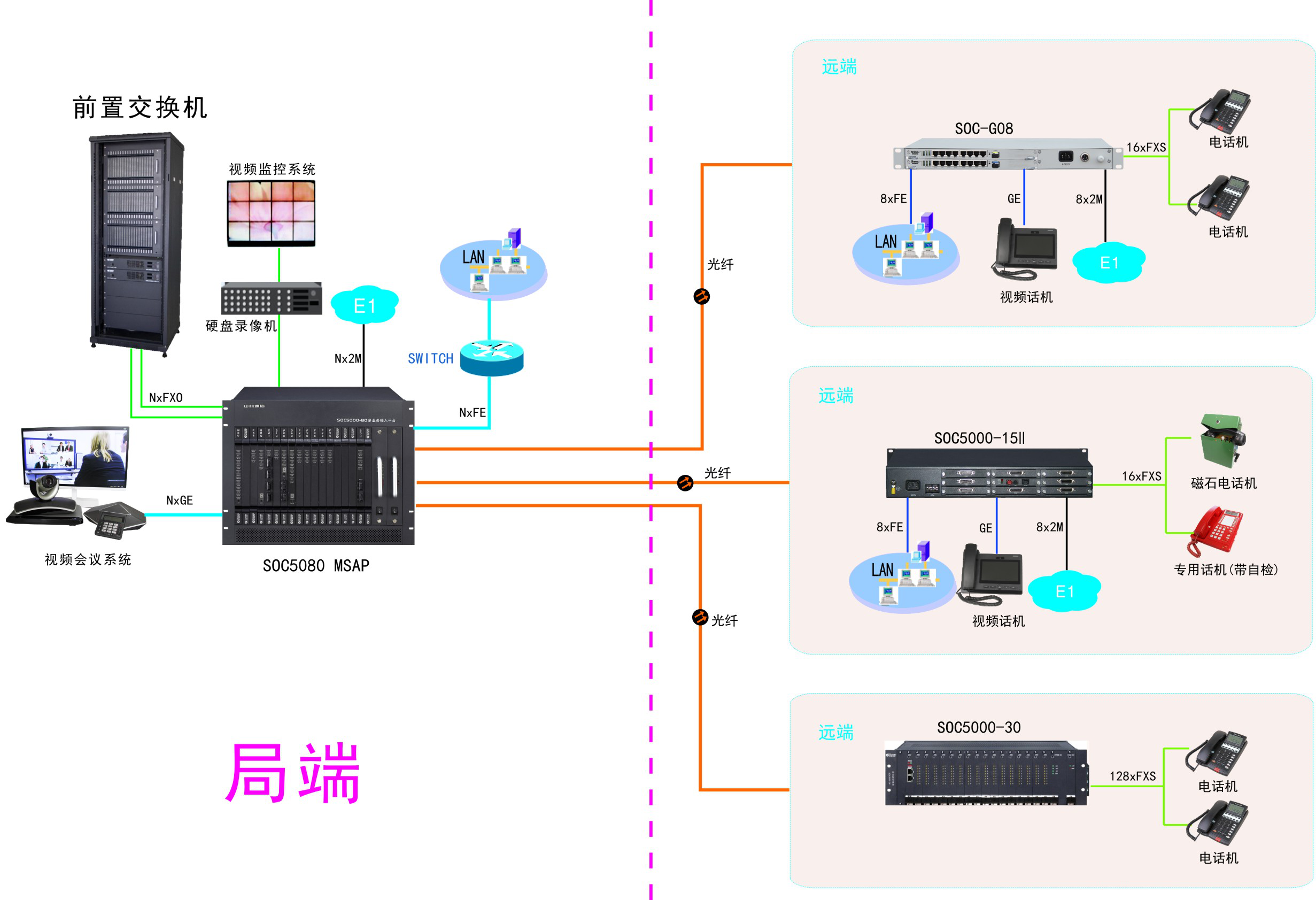

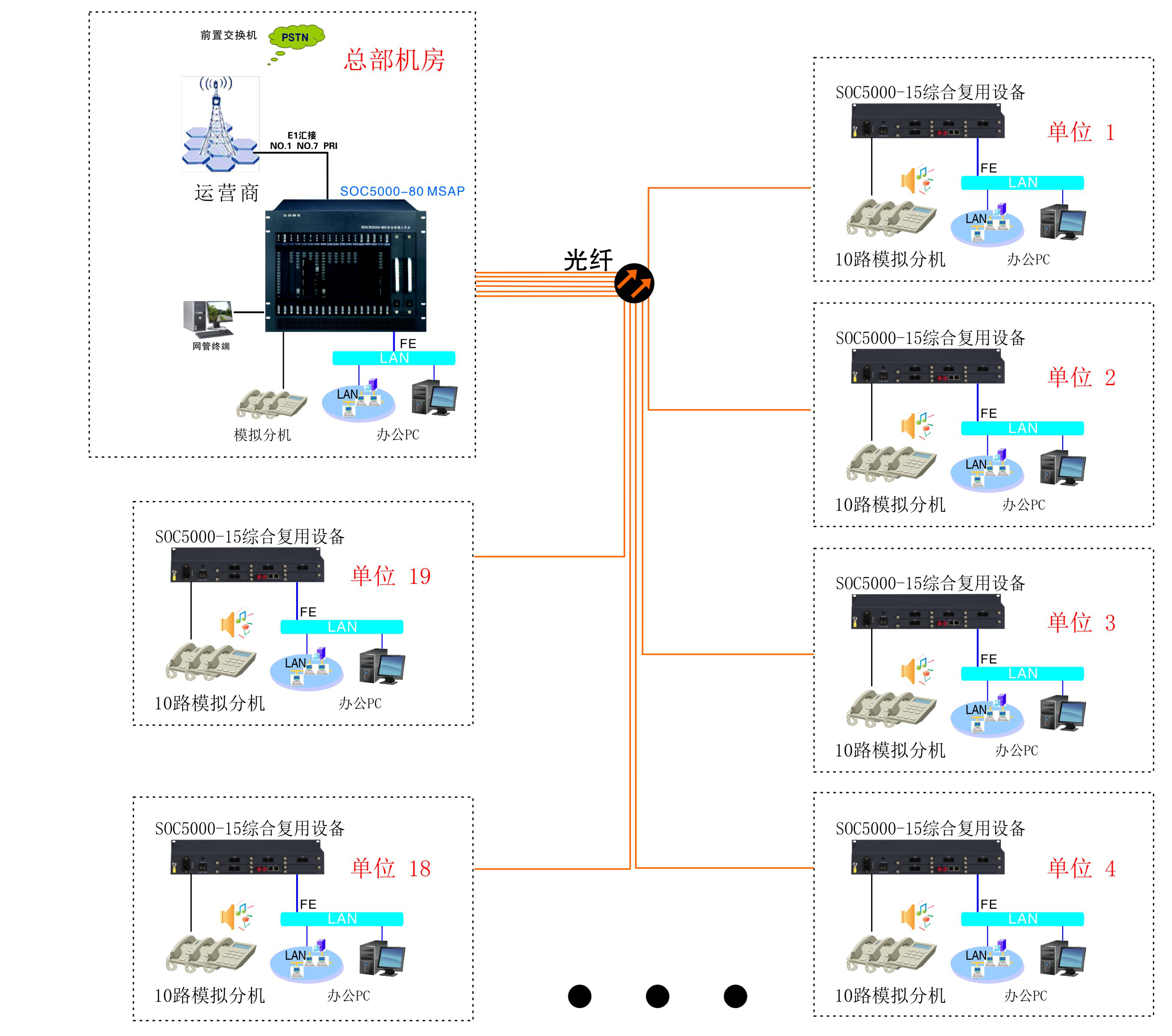

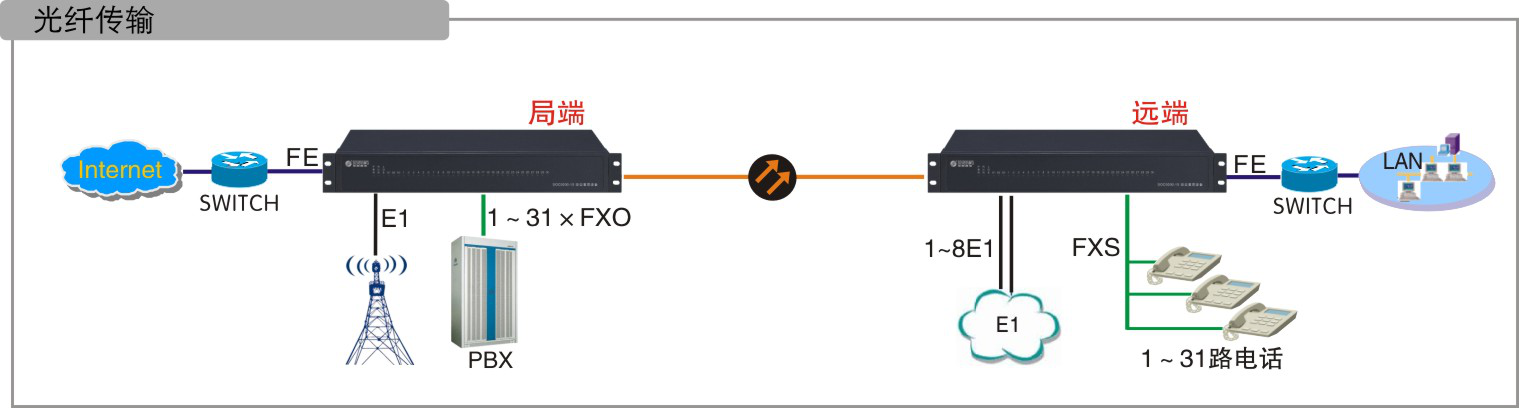

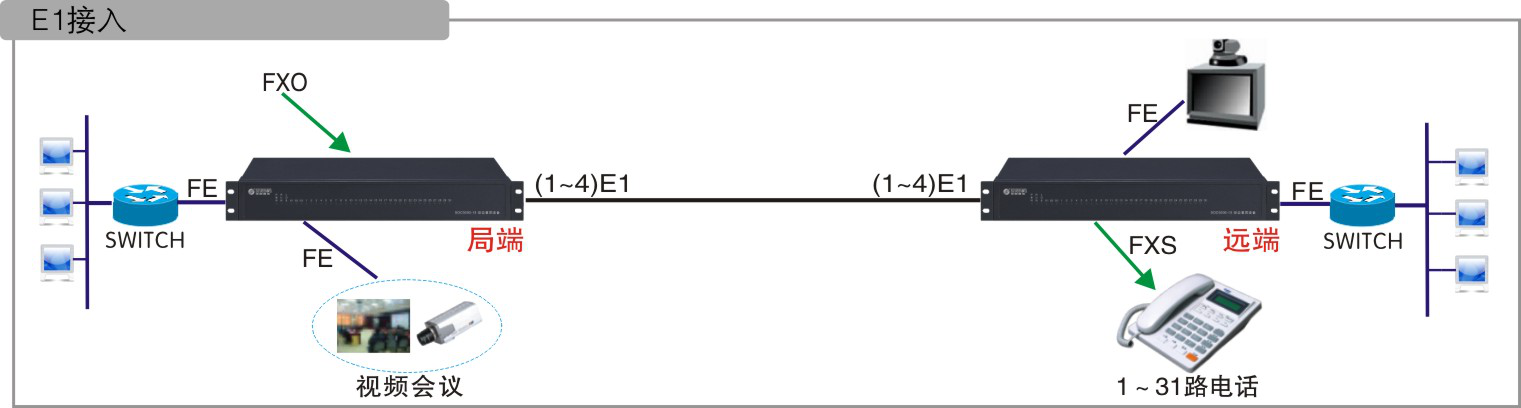

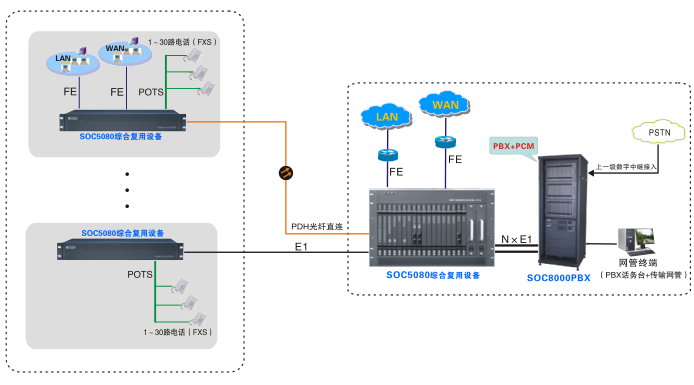

l 组网灵活：

实现星形、链形、环形、树形、点对点等不同网络拓扑结构，支持级联和堆叠。

l 网管系统：

可纳入SOC-NM2005网管平台进行多层次、分级分区域的管理功能，实现故障（维护）管理、性能管理、配置管理、管理和系统管理五大管理功能。具有图形化界面，配置灵活、操作简便，为系统运行和管理给予可靠保障。

支持语音盘内外线故障检测

1. 3、性能参数

技术特性：满足ITU-T G.703 G.723 G.712 G.713 G.714 G.774 G.707建议

1）E1接口参数

 接口类型：C3

 接口阻抗：非平衡：75Ω；平衡：120Ω（出厂设置为75Ω）

 接口速率：2.048MHz

 时钟恢复精度：±50ppm

 线路编码：HDB3

 脉冲形状：矩形

 脉冲宽度：244±20ns

 标准峰值电压：±2.37V±10%

 输入端允许损耗：0～6dB（1024KHz点）

2）10/100Base-T以太网接口参数

 接口类型：RJ45（DCE）

 数据速率：n×64K或100M（光纤传输时）

 与IEEE802.3/以太网V.2完全兼容

 支持10M/100M接口自适应

 支持VLAN

3）PDH 光口参数

 满足ITU-T G.707建议

 线路码型：NRZ+扰码

 发送光功率：-3dB～-15dB （默认配置40公里双纤光模块）

 接收机允许最小接收光功率Pmin(灵敏度)：优于-36 dBm

 接收动态范围:优于30dBm

4）SDH STM-1光口参数

   线路码型：NRZ+扰码

 发送光功率：-3dB～-15dB （默认配置40公里双纤光模块）

 接收机允许最小接收光功率Pmin(灵敏度)：优于-36 dBm

 线路码速率：155.520Mb/s±15ppm

 回波损耗: 15dB(8MHz-240MHz)

 传输容量：STM-1或等效63个2M

5）音频接口参数

 接口类型：DB37

 有效传输频宽：300Hz～3400Hz

 接口阻抗：560Ω（FXO为200+560Ω//0.1uF）

 接口馈电：-48V(二线环路)

 传输损耗：-2dB～-7dB

 振铃电压：AC75V±15V

 振铃频率：25±5Hz

 话际空闲噪声：小于-65dB

6）磁石接口参数

   接口类型：DB37

   有效传输频宽：300Hz～3400Hz

   接口阻抗：600Ω

   传输损耗：-2dB～-7dB

   振铃电压：AC75V±15V

7）E&M接口参数

   接口类型：DB37

   有效传输频宽：300Hz～3400Hz

   接口阻抗：600Ω

   接口电平调整：-4dB～+2dB[共分4档]

   传输损耗：-2dB～-7dB

8）二四线音频接口参数

 接口类型：RJ45

 有效传输频宽：300Hz～3400Hz

 接口阻抗：600Ω

   接口电平调整：-4dB～+2dB[共分4档]

   传输损耗：-2dB～-7dB

9）V.35接口参数

    接口类型：DB26

    满足ITU-T V.35建议

满足ISO2593建议中的机械特性规定，给予34芯接线器

10）其它

   外形尺寸：8U（488mm×375mm×352mm）

   工作电压：DC-44V～-56V（直流电压纹波≤5%）

   设备功耗：整机功耗＜200W

   接地电阻：＜0.2欧姆

   工作环境：

       工作温度：-5℃～50℃

       工作相对湿度：10%~90%无凝结（室温）

   储存环境：

       储存温度：--20℃～70℃

       储存相对湿度：5%～95%无凝结（室温）
